AE090 Series High Precision Planetary gírkassi
Gerð: plánetukassi með þyrillaga tönnum
Verndarstig gírkassa: IP65
Hlutfall: 3, 4, 5, 7, 10 (eitt stig)
Hlutfall: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (tveggja þrepa)
Staðlað bakslag P1: Minna en eða jafnt og 3 arcmin (eitt stig); Minna en eða jafnt og 5 arcmin (tveggja þrepa)
Staðlað bakslag P2: Minna en eða jafnt og 5 arcmin (eitt stig); Minna en eða jafnt og 7 arcmin (tveggja þrepa)
Skilvirkni η: Stærri en eða jafnt og 95% (eitt stig); Stærra en eða jafnt og 92% (tveggja þrepa)
- Hröð afhending
- Gæðatrygging
Sérsnið í boði
Vörukynning
AE nafngiftarregla(Til dæmis: AE-090N-010-22-19-4)
Frammistöðugögn
|
Tæknileg færibreyta |
1 stig |
2 stig | |||||||||||||||
|
Hlutfall |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
Nafnúttakstog T2N |
Nm |
130 |
140 |
160 |
140 |
100 |
130 |
140 |
140 |
160 |
140 |
150 |
140 |
120 |
160 |
140 |
100 |
|
Neyðarstöðvunartog T2NOT |
Nm |
3 sinnum af nafnúttakstogi |
|||||||||||||||
|
Nafninntakshraði n1N |
snúningur á mínútu |
4000 |
|||||||||||||||
|
Hámarksinntakshraði n1B |
snúningur á mínútu |
8000 |
|||||||||||||||
|
Minni bakslag P1 |
arcmin |
Minna en eða jafnt og 3 |
Minna en eða jafnt og 5 |
||||||||||||||
|
Venjulegt bakslag P2 |
arcmin |
Minna en eða jafnt og 5 |
Minna en eða jafnt og 7 |
||||||||||||||
|
Snúningsstífni |
Nm/bogmín |
14 |
|||||||||||||||
|
Hámark.Beygjustund F2rB |
N |
2985 |
|||||||||||||||
|
Hámarksásálag F2aB |
N |
1625 |
|||||||||||||||
|
Þjónustulíf |
Hr |
20000 |
|||||||||||||||
|
Skilvirkni η |
% |
Stærra en eða jafnt og 95% |
Stærri en eða jafnt og 92% | ||||||||||||||
|
Rekstrartemp |
gráðu |
-10 gráðu ~90 |
|||||||||||||||
|
Smurning |
Syntetískar smurolíur |
||||||||||||||||
|
Gráða gírkassaverndar |
IP65 |
||||||||||||||||
|
Uppsetningarstaða |
allar áttir |
||||||||||||||||
|
Hljóðstig n=3000rpm, ekkert álag, 50 cm |
dB(A) |
62 |
62 |
60 |
58 |
58 |
60 |
60 |
59 |
59 |
58 |
58 |
58 |
57 |
57 |
57 |
57 |
|
Mass Tregðu augnablik J1 |
kg.cm2 |
0.61 |
0.48 |
0.47 |
0.45 |
0.44 |
0.13 |
0.14 |
0.13 |
0.13 |
0.14 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |
0.13 |

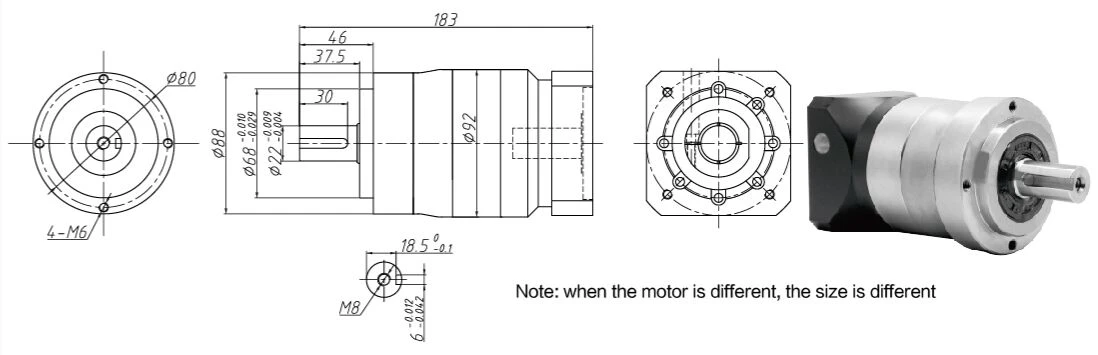

Vélræn stærð
Samsvörun mótorstærð
| AE090 röð | Sviði | Hlutfall | Þvermál úttaksskafts | Þvermál inntaksskafts | Þvermál x lengd mótorskafts/Þvermál og hæð stýrimanns á mótor/QTYs-þvermálsbil festingargata |
| Eitt stig | 3/4/5/7/10 | 22 | 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
|
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 | ||||
| 24 |
Φ24×35/Φ95×6/4-Φ6.5-Φ115 Φ24×58/Φ110×6/4-Φ9-Φ145 |
||||
| Tveggja stig |
15/16/20/25/28/ 30/35/40/50/70/100 |
22 | 14 |
Φ14×35/Φ73×3/4-Φ5.5-69.6×69.6 Φ14×35/Φ73×3/4-Φ6.5-69.6×69.6 Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
|
| 19 |
Φ19×30/Φ70×3/4-Φ5.5-Φ90 Φ19×30/Φ70×3/4-Φ6.5-Φ90 |
||||
| 22 | Φ22×58/Φ110×6/4-Φ9-Φ145 |
Algengar spurningar
Sp .: Geta plánetukassar starfað í erfiðu umhverfi?
A: Planetary gírkassar geta verið hannaðir til að starfa í fjölbreyttu umhverfi, þar á meðal erfiðar aðstæður eins og hátt hitastig, mikinn titring eða rykugt umhverfi. Rétt þétting og efnisval eru mikilvæg atriði fyrir slíka notkun.
Sp.: Eru plánetukassar hentugir fyrir háhraða notkun?
A: Já, plánetugírkassar geta verið hannaðir til að takast á við háhraða notkun með því að velja viðeigandi gírefni, legur og smurningu til að tryggja sléttan gang og lágmarka slit.
Sp.: Eru plánetukassar fyrirferðarlítill að stærð?
A: Já, plánetukassar eru þekktir fyrir þéttar stærðir miðað við aðrar gerðir gírkassa. Hönnun plánetukassa gerir kleift að draga úr gír eða margföldunarhlutfalli í tiltölulega litlum pakka. Þéttni er náð með því að dreifa álaginu á marga gíra, þar á meðal sólargír, plánetugír og hringgír. Fyrirkomulag þessara gíra í plánetuformi hjálpar til við að lágmarka heildarstærð gírkassans.
Sp.: Er hægt að sameina plánetukassa við aðrar gerðir gírkassa?
A: Já, hægt er að sameina plánetukassa við aðrar gerðir gírkassa til að búa til flóknari og fjölhæfari gírkerfi. Þessi samsetning gerir ráð fyrir aukinni virkni og sérsniðnum til að mæta sérstökum umsóknarkröfum.
